产品说明

LTI68A/B 是高效能的 Uart 串口屏控制芯片，其内部采用 32bit RISC 核心架构，主要的功能就是提供 Uart 串口通讯，让主控端 MCU 透过简单的通讯指令就能轻易的将要显示到TTF屏的内容传递给 TFT屏上的驱动 器(Driver)，LT168A/B 内部硬件及串口程序提供高速图像处理的功能，能够达到极佳的显示效率及降低主控端 MCU 处理图形显示的时间。LT168A/B 支持分辨率 800*480 以内的8位/16位并口 MCU 屏、或是 SPI/QSPI串口的 MCU 屏，而 LT168B 还支持 480*480 以内的RGB TFT 屏。

LT168A/B 内部的主频可达 200MHZ，含有512KB/2MB FaSh、768KB SRAM，由于在硬件上的优化对于旋转、滑动、指针等画面的显示效果极佳，除了提供串口通讯，也提供一个QSPI Flash 接口，用来快速读取储存在外部 SPI Flash 的图片、动画、字库等信息，LT168A/B 可以配合 乐升半导体 研发的串口屏开发软件(Ul Editor)、模拟软件(Ul Emulator)，直接在电脑上进行产品的 UI显示界面开发，其所支持的显示功能包括图片显示、GIF 动画显示、循环图片显示、进度条显示、曲线数据显示、文字符串显示、二维码产生、PWM(DMA模式)音讯播放，及结合触控功能的多变量控制显示，除了提升显示效率外，也大幅缩短 TFT显示的开发周期。此外，LT168B 还提供多组的 SCI(Uart) 接囗可以连接如蓝牙模块、WiFi模块，另外包括 USB 接口、CanBus、SD卡(SPI模式)，模拟输入 AIN、PWM及INT 中断等接口，这些也可设置成普通IO 接口，同时自带 RTC 时钟，丰富的功能增加了串口屏的实用与适用范围，芯片特性符合车规标准设计与应用。如果使用 16位 MCU 接口的 TFT 屏，LT168B 可以支持双屏显示、或是并屏显示的应用，也支持Little VGL的 GUI 图形库，具有良好的流畅度与极高的性价比。

产品规格

内建 32Bit RISC MCU、512KB/2MB Flash、256KB SRAM + 512KB Display RAM

支持 RGB 565 的 TFT屏(480x480max.)

支持 USB2.0、SD 卡、I2C 接口

提供多组 PWM/GPIO 输出、INT 输入

内建 RTC、时钟信号源及 Watch Dog Timer

可内建乐升半导体变量控制的串口协议

电压/封装:3.0V~3.6V，QFN48、QFN68

支持 8/16 位 MCU 接口、SPI/QSPI接囗的 MCU 屏

提供3组 SCl(Uart)、1 组 CanBus、2 组 QSPI接囗

支持电阻式触控屏、电容式触控屏 12C 接口

提供 8ch 模拟输入接口、2 组比较器

支持 Ul Editor/ Ul Emulator 开发软件与 LVGL

符合车规标准设计与应用

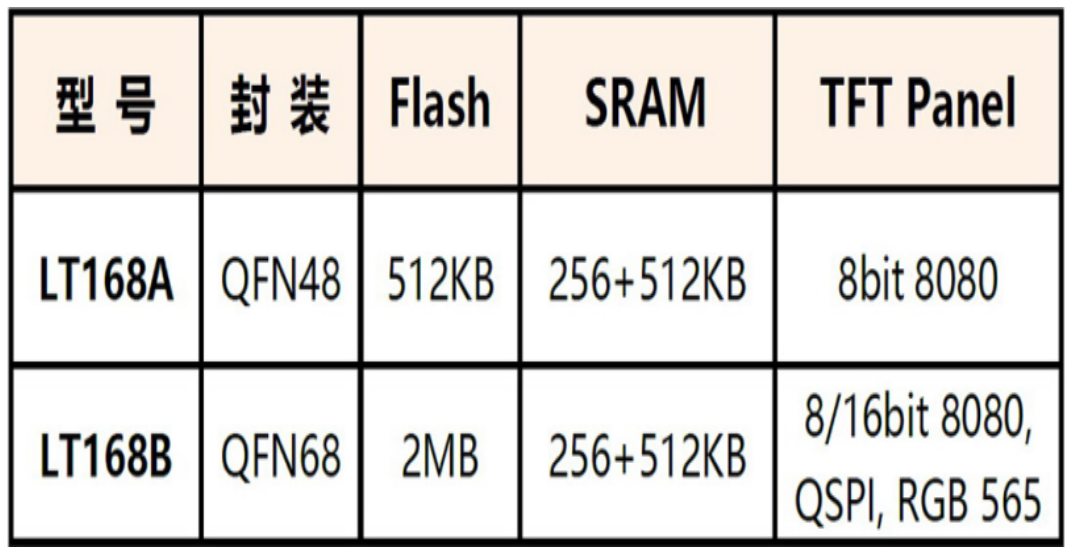

产品型号

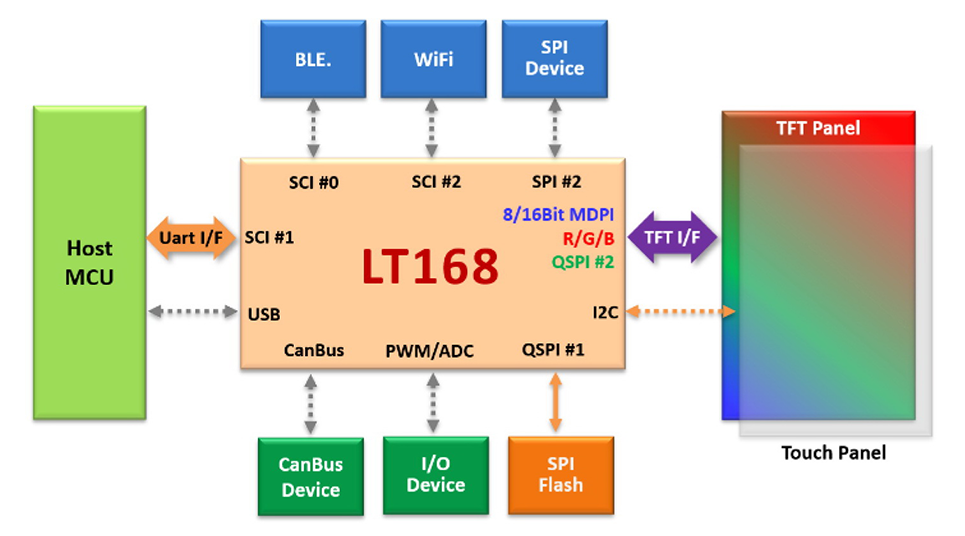

开发示意图
