一、产品概述

1、产品定义：

电磁炉是一种采用磁场感应电流（‌涡流）‌加热原理的厨具，‌具有高效、‌安全、‌环保等优点。‌

电磁炉的工作原理是通过电子线路板产生交变磁场，‌当使用含铁质的锅具放置在炉面上时，‌锅具底部会因切割交变磁力线而产生涡流，‌使锅具铁原子高速无规则运动，‌通过原子间的碰撞和摩擦产生热能，‌从而加热和烹饪食物。‌

。

2、产品结构

电磁炉主要有两大部分构成：一是能够产生高频交变磁场电子线路系统（含电磁炉线圈盘）；二是用于固定电子线路系统，并承载锅具的结构性外壳（含能承受高温和冷热急变的炉面板）。

（1）电子线路系统包括：功率板、主机板、灯板（操控显示板）、温控、线圈盘及热敏支架、风机、电源线等。

（2）结构性外壳包括：炉面板（瓷板、黑晶板）、塑胶上下盖等；

3、产品对比

彩屏优势：液晶彩屏相比较于传统单色屏、点阵屏具有高清色彩。能够更直观地显示电磁炉的工作状态和各项参数，如火力档位、功率、温度等，用户无需频繁查看说明书或进行复杂操作，即可轻松掌握电磁炉的使用情况。

体验优势：也可以更方便地调整电磁炉的各项设置，如定时功能、火力调节等，提高烹饪的灵活性和便捷性。

安全优势：彩屏能够实时显示电磁炉的故障信息，同时增加了无锅防干烧功能，当检测到无锅或干烧时，会自动切断电源并显示相关信息，提高使用的安全性。

视觉优势：彩屏电磁炉还具备背光功能，在夜间或光线较暗的环境下也能清晰显示信息，方便用户操作。

4、应用场景

厨房                                                                                           食堂

二、串口屏方案推荐

1、硬件应用

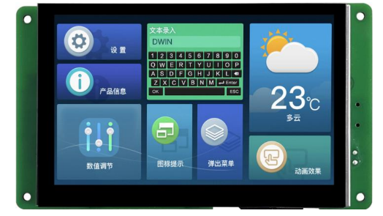

1）显示屏：采用5寸分辨率800*480液晶显示屏，具有更强的透光性与更好的图像原彩清晰显示效果；

2）LCD工艺及视角：α-SI IPS全视角；

3）交互方式：采用电容触摸屏，具有高灵敏度、高触摸进度等特点，支持多点触控；

3）供电范围：5-30V；

4）通讯接口：RS232，TTL，RS485（本产品默认为TTL）；

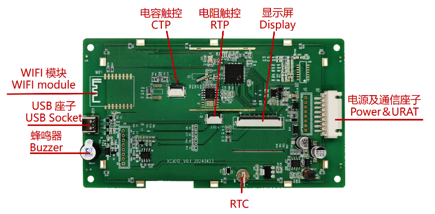

5）定制功能：可增加蜂鸣器、喇叭、RTC等硬件模块，可定制3mm、4mm盖板。

6）定制服务：可定制三防漆

2、软件应用

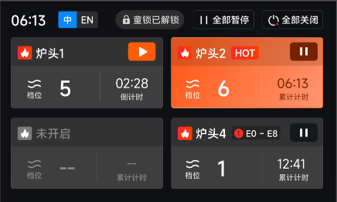

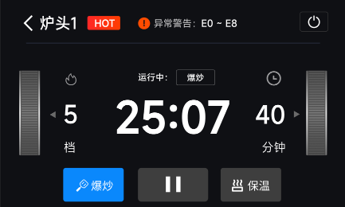

1）文本控件：静态/动态显示当前时间、当前档位、定时时间、累计时间、状态信息等。

2）按钮控件：具有触摸功能，触屏操作模式选择、档位调节、时间设置等。

3）时钟控件：显示当前时间、累计计时、倒计时时间等。

4）滑动菜单控件：通过滑动菜单可控制选择档位、时间设定等功能。

3、方案优势

1）液晶彩屏通过图形化界面的触控交互，省去物理按键空间，用户可获得更大的显示区域，提升用户体验；

2）IPS全视角显示，可视角度达到178°，具有优质的彩色显示效果

3）电容触摸效果，具有高灵敏度、高触摸进度等特点，支持多点触控；

4）支持JPEG图片压缩、MP3音频、GIF动画播放；

5）支持全球任意国家语言，仅需1套美工UI，一键切换语言；

6）提供UI图文编辑上位机与烧录工具，实现用户自主二次开发与迭代升级；

7）采用工业级标准设计，具有优质的产品质量安全与持久稳定性

8）完善的质量流程，出货经过严格的静电测试、电磁干扰测试、辐射干扰测试、盐雾测试、三维震动测试、恒温恒湿测试等。
